第 6 节 性能测试监控平台TIGTICK栈

Telegraf + Influxdb + Grafana 构建用于 JMter 压测的性能监控平台。

1. 概述

1.1 背景

性能测试工具 JMeter 自带的监视器对性能测试结果的实时展示，在 Windows 系统下的 GUI 模式运行，渲染和效果不是太好，也无法实时共享。因此如果有一个性能测试结果实时展示的页面，可以提高我们对系统性能表现的掌握程度，另一方面也提高了我们的测试效率。

TIG（TICK）栈出现，就很好的解决了这些问题。网上关于这些开源组建的介绍已经很多了，目前我所在的性能团队内部就使用的该套框架。

1.2 TIG（TICK）栈

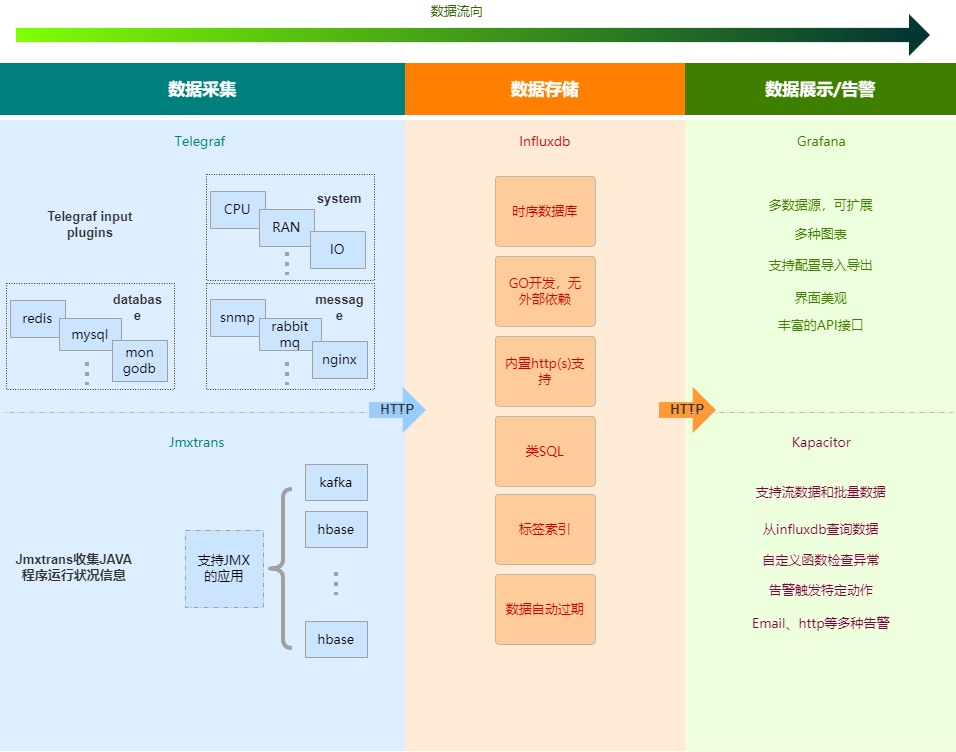

TICK 是由 InfluxData 开发的一套运维工具栈，由 Telegraf, InfluxDB, Chronograf, Kapacitor 四个工具的首字母组成。这一套组件将收集数据和入库、数据库存储、展示、告警四者囊括了。

TIGK 平台也是按照此规则，TIGK其实本身技术栈为 TICK，即 Telegraf，InfluxDB，Chronograf，Kapacitor，但是由于 Chronograf 没有 Grafana 扩展性和易用性强，所以使用了 Grafana 作为替代方案形成 TIGK 。再其后，Grafana V4.0 开始新增了报警功能，至此 TIGK 栈简化成 TIG 栈性能监控平台。

Telegraf：是一个用 Go 语言开发的时序数据库，用于处理高写入和查询负载，专门为带时间戳的数据编写，对 DevOps 监控，IoT 监控和实时分析等应用场景非常有用。通过自定义配置让 InfluxDB 保留规定时间内的数据，并自动从系统中删除不在规定时间内的数据，可以节省计算机上的空间。

InfluxDB：是一个开源的 Go 语言为基础的数据库, 用来处理时间序列数据,提供了较高的可用性。

Chronograf：是 InfluxDB 的开源可视化引擎，可让通过数据的实时可视化快速构建仪表板，但是由于 Chronograf 没有 Grafana 扩展性和易用性强，所以后面会使用了 Grafana 替代 Chronograf。

Grafana：是一款采用 Go 语言和 Angular 框架编写的开源的可视化工具，主要用于大规模指标数据的可视化展示，提供包括折线图，饼图，仪表盘等多种监控数据可视化 UI，是网络架构和应用分析中最流行的时序数据可视化工具，支持多种不同的时序数据库数据源。

Kapacitor：是 InfluxDB 开源的数据处理引擎。它可以处理来自 InfluxDB 的流数据和批处理数据，并且用户可以用 tickScript 脚本来处理，监视和警报时序数据库中的时序数据。

参考：

• TICK Documentation
• Grafana documentation

2. TIG 平台部署实践

2.1 InfluxDB

# 1. 下载
wget https://mirrors.tuna.tsinghua.edu.cn/influxdata/yum/el7-x86_64/influxdb-1.8.3.x86_64.rpm

# 2. 安装
yum -y localinstall influxdb-1.8.3.x86_64.rpm


# 3. 启动 influxd
systemctl start influxd

# 4. 创建 InfluxDB 用户和数据库
[root@train tigk]# influx
Connected to http://localhost:8086 version 1.8.3
InfluxDB shell version: 1.8.3
> CREATE USER admin WITH PASSWORD 'admin' WITH ALL PRIVILEGES		#
> CREATE DATABASE telegraf
> SHOW DATABASES
name: databases
name
----
_internal
telegraf
> exit

参考：

• InfluxDB OSS 1.8 Documentation
• influxdata | 清华大学开源软件镜像站

2.2 Telegraf

# 1. 下载
wget https://mirrors.tuna.tsinghua.edu.cn/influxdata/yum/el7-x86_64/telegraf-1.16.2-1.x86_64.rpm

# 2. 安装
yum -y localinstall telegraf-1.16.2-1.x86_64.rpm

# 3. 配置 Telegraf
[root@train ~]# vi /etc/telegraf/telegraf.conf
# Configuration for sending metrics to InfluxDB
[[outputs.influxdb]]
  ## The full HTTP or UDP URL for your InfluxDB instance.
  urls = ["http://127.0.0.1:8086"]

  ## The target database for metrics; will be created as needed.
  database = "telegraf"

  ## Name of existing retention policy to write to.  Empty string writes to
  ## the default retention policy.  Only takes effect when using HTTP.
   retention_policy = ""

  ## Timeout for HTTP messages.
   timeout = "5s"

  ## HTTP Basic Auth
  username = "admin"
  password = "admin"

# 4. 启动 Telegraf
systemctl start telegraf

# 5. 查看 InfluxDB 中的数据存储情况

参考：

• Telegraf 1.16 Documentation
• influxdata | 清华大学开源软件镜像站

2.3 Grafana

# 1. 下载
wget https://mirrors.tuna.tsinghua.edu.cn/grafana/yum/rpm/grafana-7.3.4-1.x86_64.rpm

# 2. 安装
yum -y localinstall grafana-7.3.4-1.x86_64.rpm

# 3. 启动 Grafana 服务
systemctl start grafana-server

# 4. 访问 http://server_ip:3000 ，进入 Grafana UI

5. 配置数据源

6. 配置监控仪表盘，进入 Grafana Dashboards 挑选所需的扩展

7. 在 Grafana 中配置仪表盘

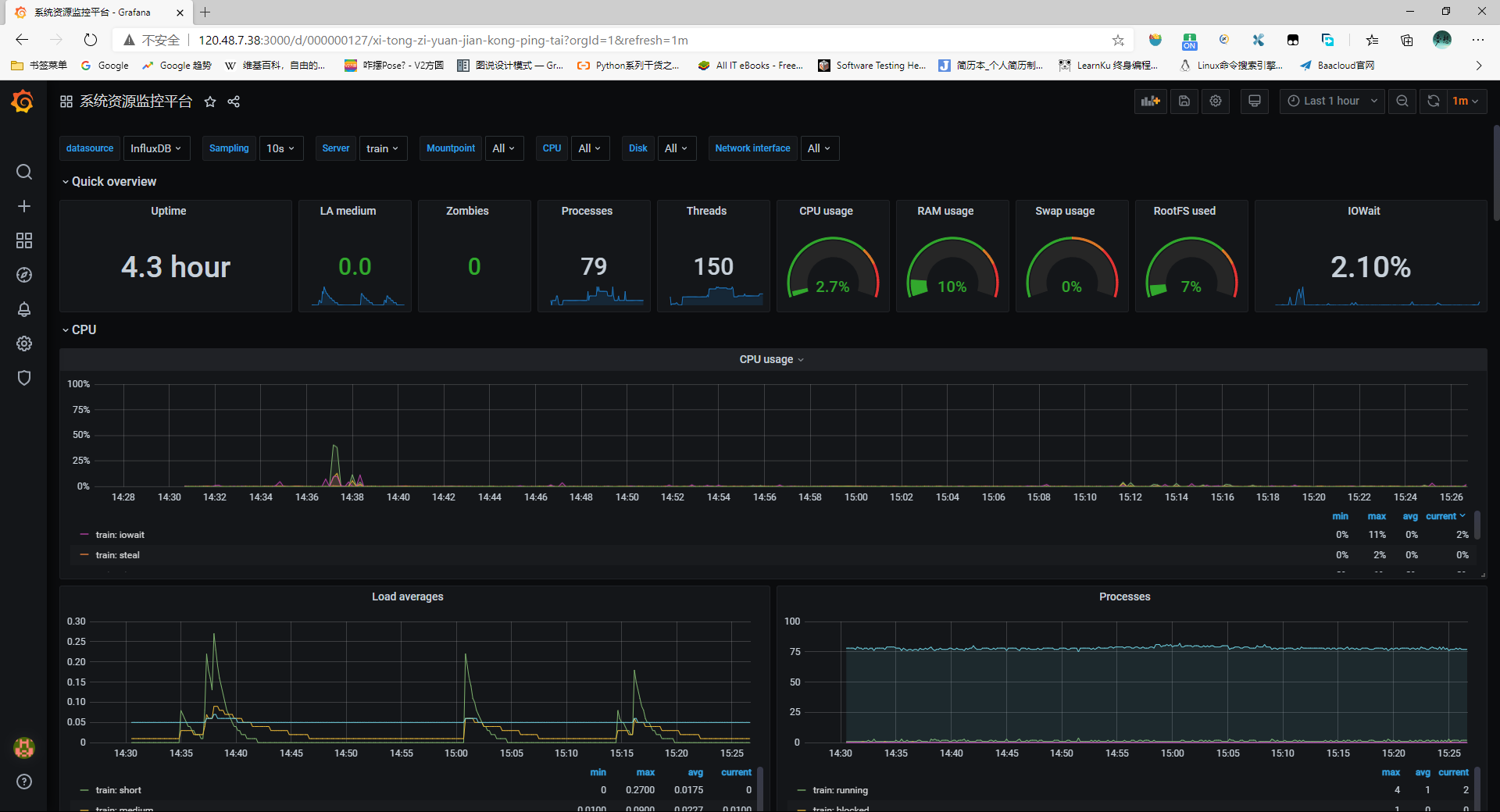

8. 最终效果

参考：

• Grafana Documentation
• Grafana Dashboards
• Grafana RPM | 清华大学开源软件镜像站

3. JTIG 压测监控平台部署实践

3.1 JTIG

JTIG 根据上文，你应该知道了，这个组合就是 JMeter + Telegraf + InfluxDB + Grafana 。我们很多时候在使用 JMeter 做性能测试，我们很难及时察看压测过程中应用的性能状况，总是需要等到测试完成后去看 Report，如果是长时间压测，比如压测1~2天，那就更烦人了。

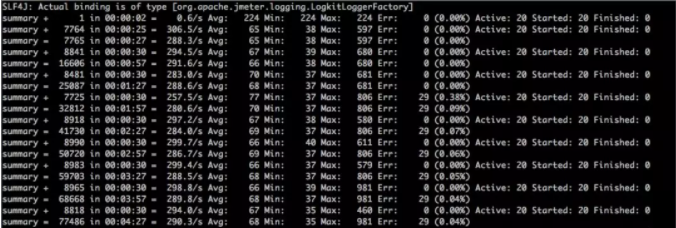

压测的时候，我们实时通过监听器 Generate Summary Results汇总输出，可以看到如下内容

这个报告有几个很明显的缺点：

• 只能自己看，无法实时共享；
• 报告信息的展示比较简陋单一，不直观；

为了解决上述问题，是时候请出 JTIG 这套组合了。

3.2 压测监控平台部署实践

在 TIG 平台的基础之上，继续接下来的工作。

1. InfluxDB 配置

vi /etc/influxdb/influxdb.conf

JMeter 使用 graphite 协议去写入数据到 InfluxDB，因此，需要在 InfluxDB 配置文件启用它，如下图所示：

[[graphite]]
  enabled = true
  bind-address = ":2003"
  database = "jmeter"
  retention-policy = ""
  protocol = "tcp"
  batch-size = 5000
  batch-pending = 10
  batch-timeout = "1s"
  consistency-level = "one"
  separator = "."
  udp-read-buffer = 0

修改后，使用以下命令加载 InfluxDB 启动

systemctl restart influxd

2. InfluxDB 操作

[root@train ~]# influx       	# 登录数据库
Connected to http://localhost:8086 version 1.6.2
InfluxDB shell version: 1.6.2
> SHOW DATABASES                # 查看所有数据库
name: databasesname
----
_internal
> CREATE DATABASE "jmeter"      # 创建数据库
> USE jmeter                    # 切换数据库
Using database jmeter
> CREATE USER "jmeter" WITH PASSWORD 'jmeter'
> GRANT ALL PRIVILEGES ON jmeter TO jmeter	# 授权 jmeter 用户具有操作 jmeter 数据库的所有权限
> exit

3. 开启 InfluxDB 授权访问模式

默认情况下，在 InfluxDB 的配置文件中禁用身份验证。

vi /etc/influxdb/influxdb.conf

通过在配置文件的 [http] 部分中将 auth-enabled 选项设置为 true 来启用身份验证

[http]
  ...
  auth-enabled = true
  ...

修改后，使用以下命令加载 InfluxDB 启动

systemctl restart influxd

参考：

• Authentication and authorization in InfluxDB
• Influx Query Language (InfluxQL)

4. JMeter 配置

• 创建一个测试计划，并添加 Backend Listener
• 设置 InfluxDB IP 及端口
• 运行测试，等待几秒
• 查看 JMeter 是否生成错误日志

说明：

• influxdbUrl：http://server_ip:8086/write?db=db_name&u=username&p=password

5. 配置 Grafana

5.1 下载 JMeter 仪表盘

参考：

• Grafana Dashboards
• Apache JMeter - User's Manual: Live Statistics

5.2 进入 Grafana 添加 JMeter 数据源

5.3 进入 Grafana 添加 JMeter 仪表盘

5.5 JMeter 中发送请求后，最后来两张帅图：

至此，基于 JTIG 栈的压测监控平台部署完成。
